۴ دلیل رایج سوختن سیم‌پیچ پمپ‌ها

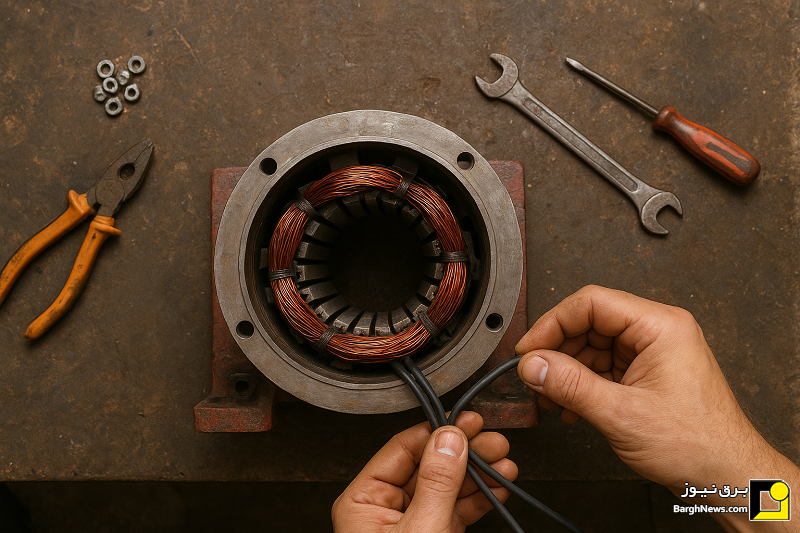

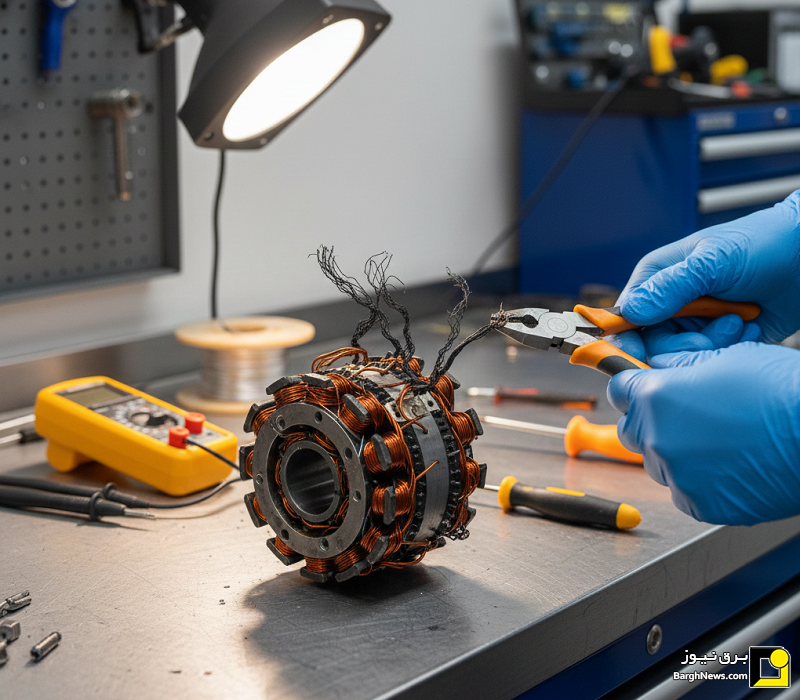

به گزارش برق نیوز، سیم‌پیچ پمپ یا همان سیم پیچ استاتور در واقع قلب الکتریکی پمپ هستند و به دلیل تنش‌های مداوم حرارتی، الکتریکی و مکانیکی دچار شکست نهایی عایق سیم می‌شوند. سوختن سیم‌پیچ، شایع‌ترین و پرهزینه‌ترین خرابی در پمپ‌های الکتریکی است. در ادامه به بررسی عواملی که باعث خرابی سیم پیچ پمپ می‌شود پرداخته و در نهایت راهکار فنی لازم برای دوام بیشتر سیستم برقی پمپ را مورد بررسی قرار می‌دهیم.

۱. عامل الکتریکی اول: عدم تعادل ولتاژ و نوسانات (تنش دی‌الکتریک)

الف) عدم تعادل ولتاژ (Voltage Imbalance) و جریان القایی

در شبکه‌های سه‌فاز، اختلاف ولتاژ بین فاز‌ها تقارن میدان مغناطیسی را برهم زده و جریان کشیده شده توسط موتور به طور نامتناسب توزیع می‌شود. تنها ۱ درصد عدم تعادل ولتاژ، می‌تواند ۶ تا ۱۰ برابر عدم تعادل جریان ایجاد کند. این جریان نامتعادل، باعث گرمای موضعی شدید در سیم‌پیچ فاز پربار شده و عمر مفید عایق را به شدت کوتاه می‌کند.

ب) ولتاژ گذرا (Surges) و شکست عایقی

پیک‌های ولتاژ لحظه‌ای (Surges) ناشی از صاعقه یا سوییچینگ، باعث ایجاد تنش دی‌الکتریک شدید بر روی عایق سیم‌پیچ‌ها می‌شوند. این تنش در اولین دور‌های کلاف‌های ورودی متمرکز شده و باعث شکست عایقی (Insulation Breakdown) و وقوع اتصال کوتاه بین دور‌ها (Turn-to-Turn Failure) می‌گردد.

ج) افت ولتاژ (Under-Voltage) و جبران جریان

در صورت افت ولتاژ شبکه، موتور ناچار است با کشیدن جریان القایی بیشتر از حد مجاز، کاهش ولتاژ را جبران کند. این افزایش جریان، مستقیماً باعث افزایش توان تلف شده حرارتی (I۲R) در سیم‌پیچ و در نتیجه سوختگی آن می‌گردد.

۲. عامل مکانیکی دوم: قفل شدن روتور و افزایش جریان قفل‌شده

خرابی‌های مکانیکی اغلب منجر به افزایش جریان الکتریکی می‌شوند:

• خرابی بلبرینگ‌ها و مالش روتور

خرابی بلبرینگ‌ها/بوش‌ها (به دلیل پایان عمر یا روانکاری نامناسب) باعث خروج روتور از حالت مرکزی و تماس ناخواسته با هسته استاتور (Rotor Rubbing) می‌شود که اصطکاک و گرمای موضعی را افزایش می‌دهد.

• قفل شدن روتور (Rotor Lock) و جریان مخرب

در صورت قفل شدن نهایی روتور، موتور همچنان جریان شدید جریان قفل‌شده (Locked-Rotor Current) را می‌کشد. این جریان می‌تواند چندین برابر جریان نامی باشد و گرمای حاصل از آن، سیم‌پیچ را در زمان بسیار کوتاهی (در حد ثانیه) ذوب می‌کند.

• اضافه بار مکانیکی مداوم

کارکرد پمپ خارج از نقطه بازده بهینه (BEP)، باعث تحمیل بار مکانیکی بیش از حد به شفت و در نتیجه افزایش دائمی جریان القایی و خستگی حرارتی عایق می‌گردد.

۳. عامل محیطی سوم: نفوذ رطوبت و سیالات (شکست عایقی دی‌الکتریک)

نفوذ سیالات، مستقیماً خواص دی‌الکتریک عایق سیم‌پیچ را از بین می‌برد:

• خرابی مکانیکال سیل (Mechanical Seal Failure):

در پمپ‌های شناور، خرابی این قطعه حیاتی باعث نفوذ آب رسانا به محفظه داخلی شده و به دلیل خاصیت رسانایی آب، فوراً منجر به اتصال کوتاه و سوختگی شدید سیم‌پیچ می‌گردد.

• تأثیر برقی و خوردگی:

رطوبت به مرور زمان باعث خوردگی الکتروشیمیایی سیم‌های مسی و هسته استاتور می‌شود که فرآیند شکست عایقی را تسریع می‌کند.

۴. عامل ترکیبی چهارم: حذف خنک‌کاری و شکست حرارتی

مدیریت حرارت در پمپ‌ها حیاتی است. در پمپ‌های شناور، آب چاه و در پمپ‌های روکار، هوا نقش سینک حرارتی اصلی را دارند:

• خشک کار کردن (Dry Run):

کارکرد پمپ بدون آب کافی (در پمپ‌های شناور) باعث حذف ناگهانی سیستم خنک‌کاری می‌شود. با قطع منبع خنک‌کننده، دمای سیم‌پیچ به صورت تصاعدی افزایش یافته و عایق آن به سرعت به دمای تخریب حرارتی (Thermal Breakdown) می‌رسد.

• تهویه نامناسب (در پمپ‌های روکار):

گرفتگی پره‌های خنک‌کننده یا خراب بودن فن تهویه، باعث می‌شود گرمای تولید شده توسط سیم‌پیچ دفع نشود و موتور تحت شرایط حرارتی بیش از حد طراحی شده کار کند.

راهکار فنی و توصیه جهت دوام سیستم

برای پیشگیری از سوختگی، حفاظت الکتریکی هوشمند و کنترل دقیق بار مکانیکی ضروری است:

• حفاظت الکتریکی:

نصب رله‌های کنترل فاز برای مانیتورینگ عدم تعادل ولتاژ/جریان، و محافظ‌های ولتاژ گذرا (Surge Protector) برای محافظت در برابر پیک‌های لحظه‌ای، الزامی است.

• حفاظت مکانیکی و حرارتی:

استفاده از سنسور‌های سطح آب (لول سوییچ) برای پمپ‌های شناور جهت جلوگیری از خشک کار کردن.

• انتخاب کیفیت:

برند پمپیران به دلیل استفاده از عایق‌های استاندارد بالا و سیم مسی با خلوص مناسب، دوام سیستم را تضمین می‌کند. برای اطلاع از لیست قیمت پمپیران، اطمینان از اصالت و دریافت مشاوره تخصصی، به نمایندگی فروش پمپیران، سایت پارت پمپ مراجعه فرمایید.

پرسش‌های متداول

۱. مکانیسم سوختگی سیم‌پیچ ناشی از عدم تعادل ولتاژ (Voltage Imbalance) چگونه است؟

پاسخ: عدم تعادل ولتاژ (حتی در حد ۱ درصد در شبکه‌های سه‌فاز) تقارن میدان مغناطیسی موتور را برهم می‌زند، که این امر منجر به عدم تعادل جریانی ۶ تا ۱۰ برابری در فاز‌ها می‌شود. این جریان نامتناسب، باعث تلفات I۲R شدید و گرمای موضعی در فاز پربار شده و سوختگی نامتقارن را رقم می‌زند.

۲. پدیده ولتاژ گذرا (Surge) چه نوع خرابی‌ای در عایق سیم‌پیچ ایجاد می‌کند؟

پاسخ: پیک‌های ولتاژ لحظه‌ای یا Surges، باعث ایجاد تنش دی‌الکتریک شدید می‌شوند. این تنش در اولین دور‌های کلاف‌های ورودی متمرکز شده و منجر به شکست عایقی (Insulation Breakdown) و وقوع اتصال کوتاه بین دور‌ها (Turn-to-Turn Failure) می‌گردد. این رایج‌ترین نوع خرابی در اثر نوسانات ناگهانی است.

۳. چرا قفل شدن روتور (Rotor Lock) باعث سوختن سریع سیم‌پیچ می‌شود؟

پاسخ: در صورت قفل شدن روتور (ناشی از خرابی بلبرینگ یا مالش روتور)، موتور همچنان تلاش می‌کند تا بچرخد و جریان قفل‌شده (Locked-Rotor Current) را می‌کشد که می‌تواند چندین برابر جریان نامی باشد. این جریان شدید به سرعت بخش اعظم انرژی الکتریکی را به صورت حرارت دفع کرده و سیم‌پیچ را در زمان بسیار کوتاهی ذوب می‌کند.

۴. خرابی مکانیکال سیل در پمپ‌های شناور دقیقاً چه تأثیری روی سیم‌پیچ دارد؟

پاسخ: خرابی مکانیکال سیل باعث نفوذ آب رسانا به محفظه موتور می‌شود. این نفوذ مستقیماً خواص دی‌الکتریک عایق را از بین برده و به دلیل رسانایی آب، باعث اتصال کوتاه (Short Circuit) شده و سوختگی شدید و فوری را رقم می‌زند. همچنین رطوبت زمینه‌ساز خوردگی الکتروشیمیایی سیم‌های مسی می‌شود.
