انواع سیم و کابل افشان: راهنمای تخصصی و قیمت روز ۱۴۰۴

به گزارش برق نیوز، سیم و کابل افشان به‌عنوان قلب تپنده هر تأسیسات برقی، نقش حیاتی در انتقال ایمن جریان الکتریکی ایفا می‌کنند. در این مقاله کاملاً تخصصی و به‌روزرسانی‌شده (۳۰ بهمن ۱۴۰۴)، ابتدا تعریف دقیق سیم و کابل را از منظر مهندسی برق بررسی می‌کنیم، سپس لیست قیمت روز بازار را در قالب جداول شفاف ارائه می‌دهیم و در ادامه به‌طور عمیق و فنی به انواع سیم افشان و کابل افشان (با تمرکز بر استاندارد‌های ISIRI، IEC و VDE) می‌پردازیم. این محتوا برای جست‌و‌جو‌های «قیمت سیم و کابل»، «سیم افشان»، «کابل افشان» و «مشخصات فنی سیم افشان» بهینه‌سازی شده است.

سیم و کابل چیست؟ تعریف مهندسی و تفاوت‌های ساختاری

از دیدگاه مهندسی برق، سیم رسانای تک‌هادی با عایق است که برای مسیر‌های ثابت یا نیمه‌ثابت طراحی می‌شود، در حالی که کابل مجموعه‌ای از هادی‌های عایق‌شده داخل یک روکش محافظ است که مقاومت مکانیکی، شیمیایی و حرارتی بالاتری دارد.

هادی‌ها دو کلاس اصلی دارند:

• کلاس ۱ و ۲ (مفتولی/جامد): مناسب نصب ثابت در لوله یا کانال.
• کلاس ۵ (افشان): صد‌ها رشته نازک مسی (قطر هر رشته ۰٫۲ میلی‌متر) که انعطاف‌پذیری عالی (شعاع خمش کوچک) ایجاد می‌کند – دقیقاً همان چیزی که در سیم و کابل افشان استفاده می‌شود.

عایق و روکش معمولاً از PVC نوع TI۲ یا TI۳ (استاندارد IEC ۶۰۲۲۷-۳) با تحمل دمایی ۷۰ درجه سانتی‌گراد مداوم (تا ۹۰ درجه در مدل‌های XLPE) است. ولتاژ نامی: ۳۰۰/۵۰۰ ولت یا ۴۵۰/۷۵۰ ولت. استاندارد‌های حاکم در ایران:

• ISIRI ۶۰۷-۳ (معادل IEC ۶۰۲۲۷-۳) برای سیم افشان NYAF
• ISIRI ۱۹۲۸ و IEC ۶۰۲۲۸ برای هادی و کلاس انعطاف
• تست‌های مقاومت عایق (>۱۰۰۰ مگااهم/کیلومتر)، تست ولتاژ ۲٫۵ کیلوولت و تست شعله (FR در مدل‌های مقاوم به آتش)

عوامل تأثیرگذار بر قیمت: قیمت جهانی مس (۷۵٪ هزینه)، نرخ ارز، سطح مقطع، تعداد رشته‌ها، ضخامت عایق (۰٫۶ تا ۱٫۲ میلی‌متر) و برند (خراسان افشارنژاد به‌عنوان پرفروش‌ترین با کیفیت کلاس ۵ کامل).

لیست قیمت روز انواع سیم افشان و کابل افشان (۳۰ بهمن ۱۴۰۴)

قیمت‌ها بر اساس برند معتبر خراسان افشارنژاد (مس خالص، عایق PVC استاندارد) به تومان و به ازای هر متر آورده شده است. قیمت‌ها لحظه‌ای هستند و برای خرید عمده تا ۱۵٪ تخفیف دارند.

جدول قیمت سیم افشان (تک‌رشته، کلاس ۵ افشان)

جدول قیمت کابل افشان (چندرشته + روکش PVC)

نکته فنی: قیمت کلاف ۱۰۰ متری معمولاً ۳–۷٪ ارزان‌تر است. برند‌های اقتصادی ۸–۱۲٪ ارزان‌تر و برند سیمیا ۵٪ گران‌تر هستند.

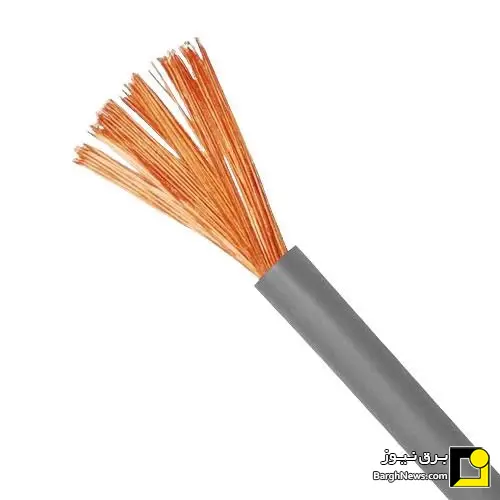

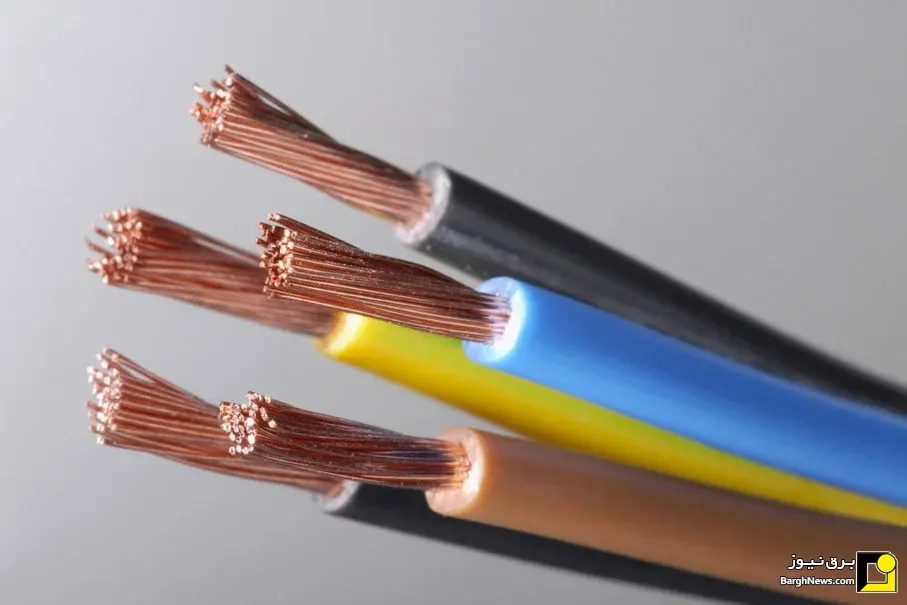

سیم افشان چیست؟ مشخصات فنی کامل و انواع اصلی

سیم افشان (NYAF یا H۰۷V-K) تک‌هادی با هادی کلاس ۵ افشان (تعداد رشته‌ها طبق IEC ۶۰۲۲۸: برای ۱٫۵ mm² حدود ۳۰ رشته) و عایق PVC است. ولتاژ نامی ۴۵۰/۷۵۰ ولت، دامنه دمایی نصب ثابت: -۳۰ تا +۸۰ درجه، انعطاف‌پذیری: شعاع خمش ۴ برابر قطر خارجی.

انواع اصلی سیم افشان بر اساس استاندارد:

• NYAF استاندارد (PVC معمولی)
• NYAF-FR (مقاوم به آتش)
• NYAF-LS (کم‌دود، بدون هالوژن)
• سیم افشان ارت (رنگ زرد-سبز)

جدول جریان مجاز تقریبی (در هوای آزاد، ۳۰ درجه محیط، طبق IEC ۶۰۳۶۴)

کاربرد‌های تخصصی:

• داخل تابلو برق (انعطاف برای اتصال به رله و کنتاکتور)
• سیم‌کشی ماشین‌آلات صنعتی و آسانسور
• سیستم‌های ارتینگ TN-S
• پروژه‌های موقت (نمایشگاه، کنسرت)

نکات خرید تخصصی: همیشه کد رهگیری استاندارد ISIRI و تاریخ تولید کمتر از ۶ ماه چک کنید. برای محیط‌های پرنویز از نوع شیلددار استفاده کنید.

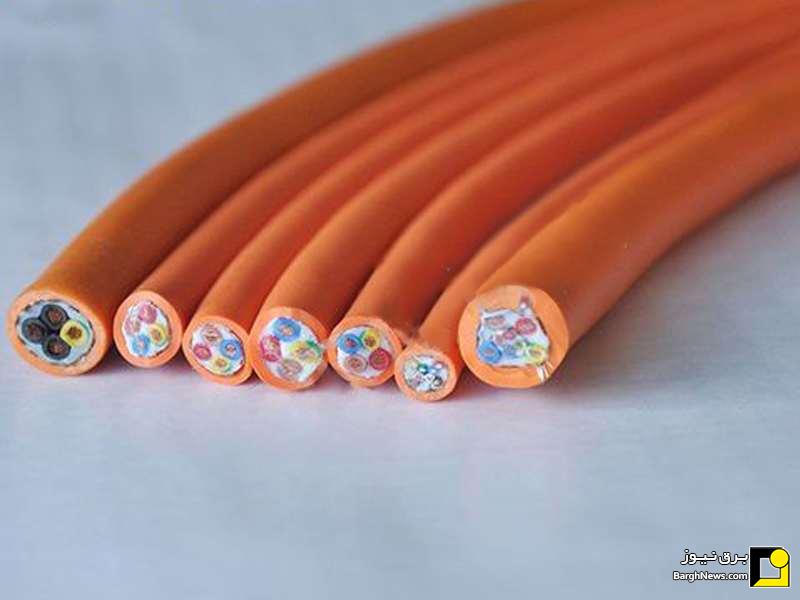

کابل افشان چیست؟ تفاوت فنی با سیم افشان و کاربرد‌های مهندسی

کابل افشان (NYMHY یا H۰۵VV-F) شامل ۲ تا ۵ هادی افشان کلاس ۵ داخل روکش PVC بیرونی است. روکش ضخامت ۰٫۸–۱٫۵ میلی‌متر، مقاومت کششی بالاتر (تا ۱۵ نیوتن/میلی‌متر مربع).

تفاوت‌های کلیدی (از منظر مهندسی):

• سیم افشان: تک‌هادی، بدون روکش → سبک (وزن ۳۰٪ کمتر)، ارزان‌تر، مناسب داخل لوله.
• کابل افشان: چند هادی + روکش → حفاظت مکانیکی IP۴X، نصب روکار آسان، مقاومت در برابر روغن و UV (در مدل‌های خاص).

انواع اصلی کابل افشان:

• ۲، ۳، ۴ و ۵ رشته (با یا بدون ارت)
• کابل افشان شیلددار (برای سیگنال‌های ضعیف)
• کابل افشان تخت (برای آسانسور)

کاربرد‌های تخصصی در صنعت برق:

• سیم‌کشی نهایی ساختمان (۳×۲٫۵ برای هر واحد)
• تغذیه موتور‌های کوچک و پمپ‌ها (افت ولتاژ کمتر از ۳٪)
• سیستم‌های صوتی-تصویری و BMS
• کابل‌کشی استخر (مدل ضدآب)

نکته محاسباتی: برای انتخاب، از فرمول افت ولتاژ ΔU = (√۳ × I × L × (R cosφ + X sinφ)) / ۱۰۰۰ استفاده کنید (R مقاومت هادی بر حسب اهم/کیلومتر).

نحوه انتخاب تخصصی سیم و کابل افشان

۱. محاسبه بار (جدول IEC ۶۰۳۶۴-۵-۵۲). ۲. محیط (دمای محیط، رطوبت، حضور مواد شیمیایی). ۳. مسیر نصب (داخل لوله، روکار، زیر خاک سبک). ۴. ایمنی (استفاده از کلید مینیاتوری مناسب و تست مگا اهم بعد از نصب). ۵. صرفه‌جویی: خرید مستقیم از نمایندگی خراسان تا ۱۲٪ ارزان‌تر.

با رعایت این موارد، عمر سیستم برقی به بیش از ۳۰ سال می‌رسد و خطر آتش‌سوزی (به دلیل عایق باکیفیت) به حداقل می‌رسد.

نتیجه‌گیری

انواع سیم و کابل افشان با مشخصات فنی دقیق NYAF و هادی کلاس ۵، بهترین انتخاب برای پروژه‌های ساختمانی، صنعتی و تأسیساتی هستند. قیمت روز نشان می‌دهد که با انتخاب درست سطح مقطع، می‌توانید هزینه را بهینه کنید و ایمنی را حداکثر کنید.
