راهنمای انتخاب میدکلمپ و اندکلمپ آلومینیومی برای نصب ایمن پنل خورشیدی
به گزارش برق نیوز، پایداری مکانیکی در سامانه‌های برق خورشیدی، به هماهنگی دقیق میان ماژول‌ها و سازه نگهدارنده وابسته است. در پروژه‌های صنعتی، تمرکز مهندسان اغلب بر پنل‌ها و اینورتر‌ها معطوف می‌شود، در حالی که ایستایی سامانه در شرایط وزش باد بر عهده اتصالات مکانیکی است. کلمپ‌های نگهدارنده، حلقه اتصال میان فریم ماژول و ریل‌های سازه هستند و وظیفه دارند موقعیت پنل‌ها را در برابر ارتعاشات مداوم و بار‌های محیطی ثابت نگه دارند.
در ساخت استراکچر‌های خورشیدی، استفاده از آلومینیوم برای ریل‌ها و اتصالات به دلیل وزن کم و مقاومت در برابر زنگ‌زدگی رواج دارد؛ با این حال، دستیابی به ایمنی مطلوب زمانی محقق می‌شود که تیم‌های اجرایی شناخت کاملی از تفاوت عملکردی هر نوع بست و نقشه چیدمان داشته باشند.

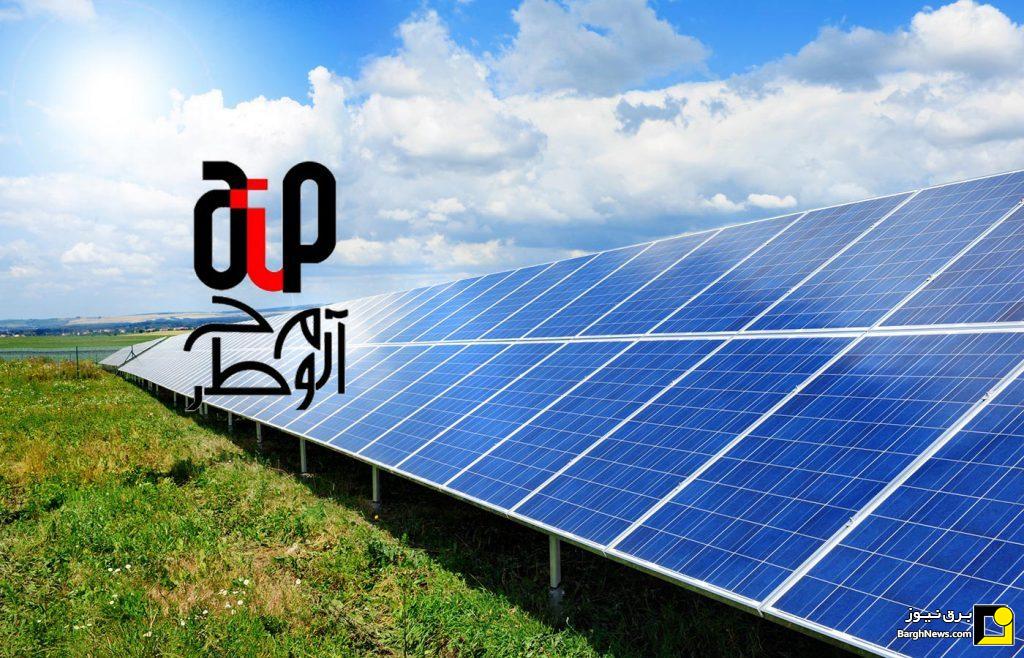

نمای کلی استراکچر، ریل‌های آلومینیومی و آرایه پنل‌های خورشیدی تثبیت‌شده با اتصالات مکانیکی متناسب با سازه
تفاوت عملکردی میدکلمپ و اندکلمپ در ردیف‌های پنل
در آرایه‌های خورشیدی، پنل‌ها در ردیف‌های مشخص کنار یکدیگر قرار می‌گیرند و هر نقطه به قطعه مهارکننده اختصاصی نیاز دارد. کلمپ‌های سازه خورشیدی از نظر موقعیت نصب و ماهیت بارگذاری، به دو دسته میدکلمپ و اندکلمپ تقسیم می‌شوند.
میدکلمپ یا بست میانی، در فضای میان دو پنل همجوار قرار می‌گیرد و با ایجاد تکیه‌گاه دوطرفه، لبه فریم هر دو ماژول را هم‌زمان روی ریل مهار می‌کند. علاوه بر تثبیت فیزیکی، این قطعه فاصله منظمی را بین پنل‌ها حفظ می‌کند تا انبساط فریم‌ها و تهویه هوای زیر ماژول به درستی صورت گیرد.

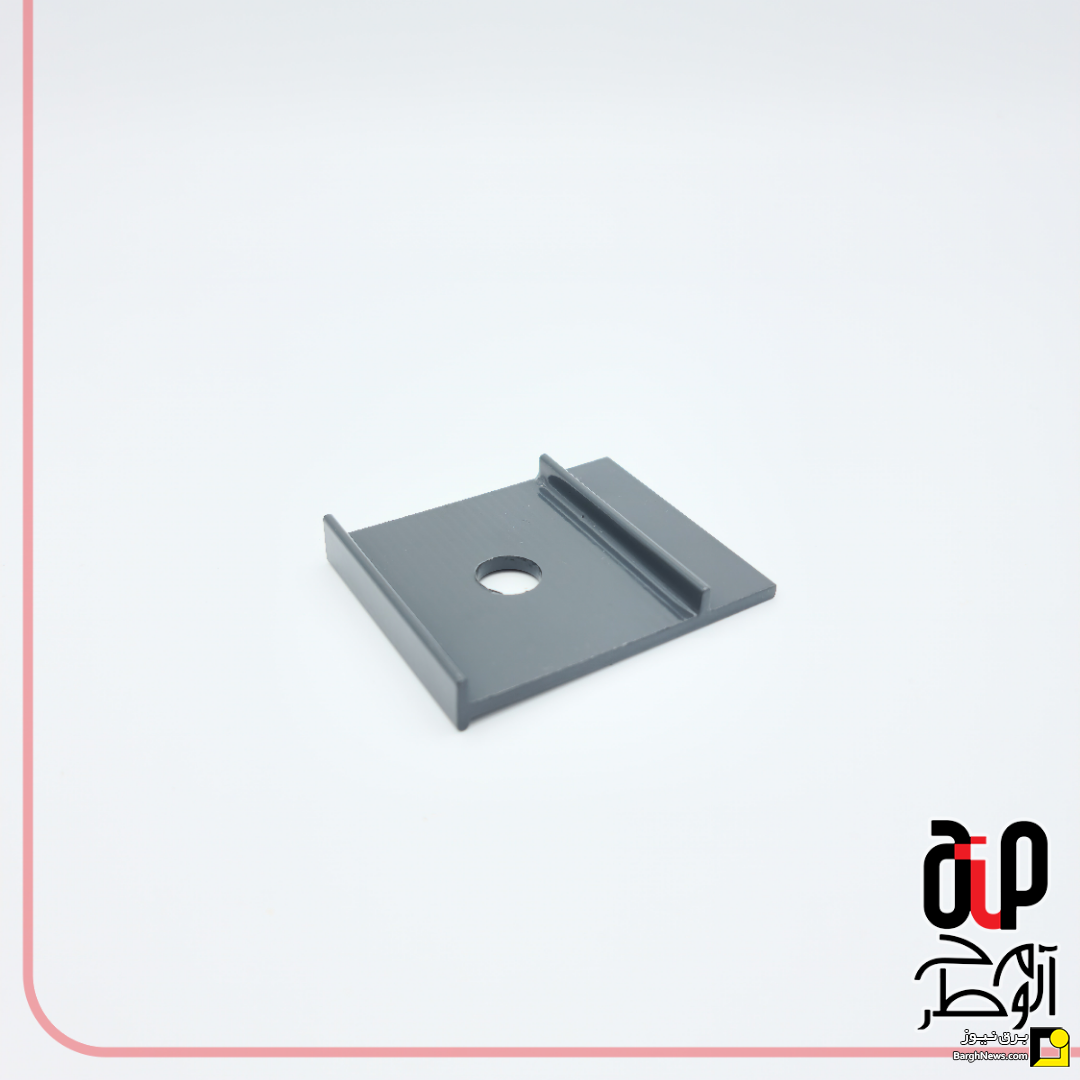

نحوه قرارگیری میدکلمپ آلومینیومی در فضای میانی دو پنل مجاور برای تثبیت هم‌زمان لبه‌های فریم روی ریل
در مقابل، اندکلمپ یا بست انتهایی در ابتدا و انتهای هر ردیف نصب می‌شود. در لبه‌های کناری، پنل دیگری در کنار ماژول وجود ندارد؛ از این رو اندکلمپ از یک سو روی لبه فریم می‌نشیند و از سوی دیگر مستقیماً روی مقطع ریل محکم می‌شود. نقاط انتهایی هر آرایه نخستین بخش‌هایی هستند که در برابر باد قرار می‌گیرند. مهار اصولی لبه‌های ابتدا و انتها مانع از لغزش یا جابه‌جایی ماژول‌ها در طول سال‌های بهره‌برداری می‌شود.
معیار‌های فنی انتخاب و سازگاری کلمپ با ریل و پنل
انتخاب بست‌های مناسب نیازمند بررسی دقیق مشخصات فنی ماژول و نقشه سازه است. مهم‌ترین فاکتور در این بخش، ضخامت فریم پنل خورشیدی است. ماژول‌های موجود در بازار با ارتفاع فریم متفاوتی عرضه می‌شوند و ارتفاع اندکلمپ باید کاملاً با ارتفاع لبه پنل هم‌خوانی داشته باشد. اگر ارتفاع بست نامناسب باشد، سطح تکیه‌گاه به شکل صحیح روی فریم قفل نمی‌شود و اتصال در برابر نیرو‌های جانبی ناپایدار خواهد ماند.

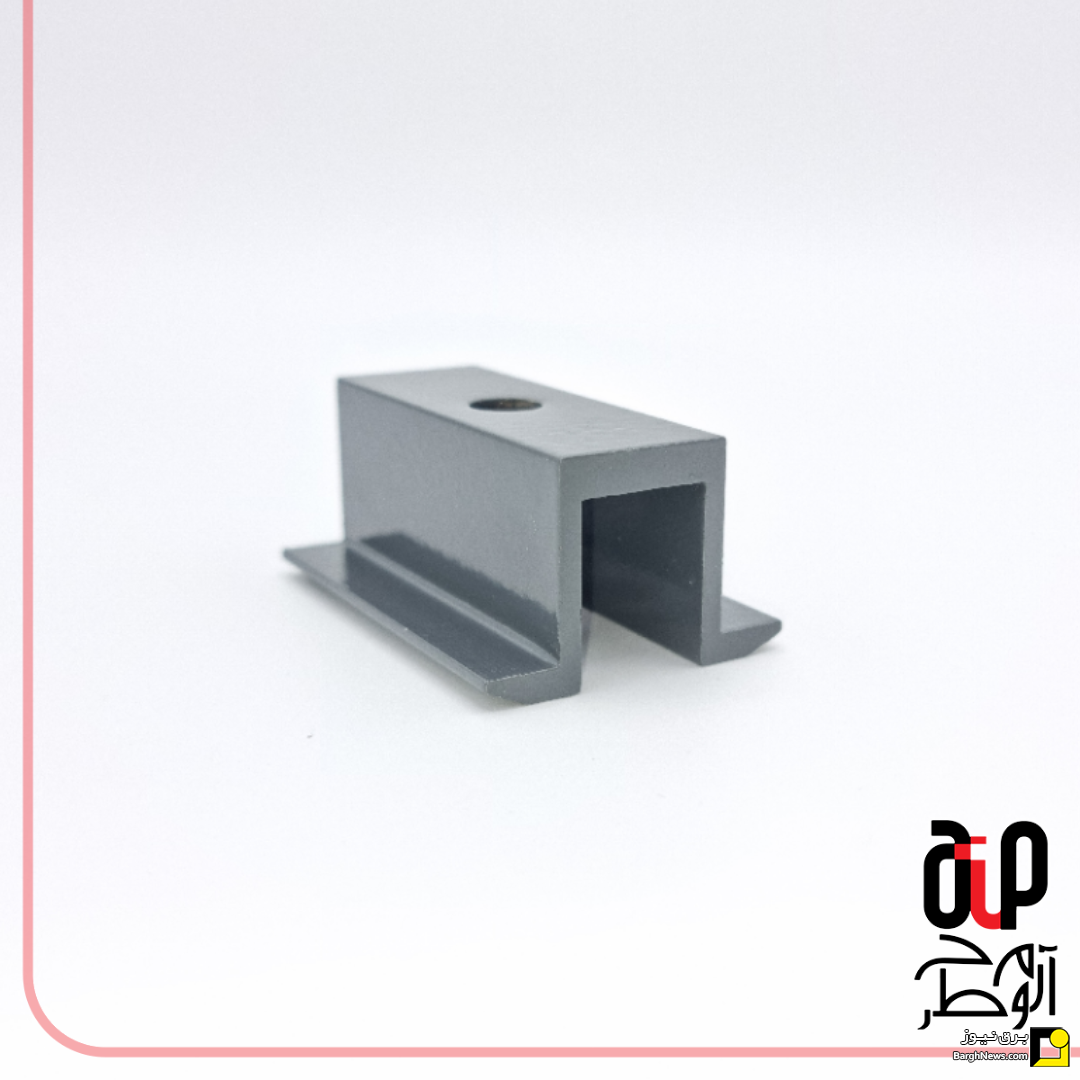

مهار لبه بیرونی ردیف پنل‌های خورشیدی روی ریل آلومینیومی با استفاده از اندکلمپ متناسب با ضخامت فریم
موضوع بعدی، هماهنگی کلمپ با مقطع ریل آلومینیومی یا پروفیل سازه است. شیار ریل‌ها از نظر عمق و دهانه یکسان نیستند. مهره‌های شیار و پیچ‌های اتصال باید به گونه‌ای انتخاب شوند که در داخل کانال ریل بدون گیرکردن یا لقی حرکت کنند و هنگام بستن، درگیری مکانیکی محکمی با دیواره ریل ایجاد نمایند.
همچنین تعیین محل قرارگیری کلمپ‌ها باید بر اساس نقشه اجرایی و دستورالعمل شرکت سازنده پنل انجام گیرد. چیدمان عمودی یا افقی ماژول‌ها، زاویه استراکچر و فواصل تکیه‌گاه‌ها مشخص می‌کنند که بست‌ها باید در کدام محدوده از طول فریم بسته شوند. رعایت نواحی مجاز مهاربندی، از تحمیل فشار‌های موضعی به شیشه و آسیب به سلول‌ها جلوگیری می‌کند.
تأثیر شرایط محیطی و الزامات نصب اصولی در سایت
سامانه‌های خورشیدی در فضای باز و در معرض تغییرات مداوم جوی از جمله باران، برف، تابش پرتو‌های فرابنفش، رطوبت و باد قرار دارند. در مناطق مرطوب، صنعتی یا محیط‌های خورنده، پتانسیل اکسیداسیون و فرسایش اتصالات بیشتر است. به همین علت، جنس بدنه کلمپ‌ها و کیفیت پیچ و مهره‌های مربوطه باید متناسب با اقلیم منطقه در نظر گرفته شود.
علاوه بر کیفیت متریال، مهارت تیم اجرایی در کارگاه اهمیت بسزایی دارد. اطمینان از تراز بودن ریل‌های پایه، پاکسازی محل اتصالات و قرار دادن شانه کلمپ به صورت یکنواخت روی فریم قبل از اعمال فشار نهایی، از نکات حیاتی نصب است. اعمال نیروی متوازن هنگام محکم کردن اتصالات، مانع از تمرکز تنش در یک گوشه پنل شده و مقاومت فیزیکی سازه را در برابر باد تضمین می‌کند.
اشتباهات متداول در تهیه و اجرای اتصالات خورشیدی
بخشی از خسارت‌های وارده به سامانه‌ها نه به خاطر ضعف سازه اصلی، بلکه به دلیل اشتباهات به ظاهر جزئی در انتخاب بست‌ها رخ می‌دهد. از خطا‌های رایج، خرید یک تیپ اندکلمپ ثابت برای پنل‌هایی با ضخامت فریم متفاوت است که باعث شل ماندن یا دفرمه شدن لبه آلومینیومی پنل می‌شود.
استفاده از میدکلمپ در انتهای ردیف یا به‌کارگیری پیچ‌هایی با طول نادرست نیز مکرراً دیده می‌شود. پیچ کوتاه درگیری رزوه‌ای کافی با مهره ایجاد نمی‌کند و پیچ بسیار بلند با برخورد به کف شیار، مانع از سفت شدن کامل کلمپ می‌گردد. همچنین فشار نامتعادل در زمان بستن پیچ‌ها یا قرار نگرفتن کامل نشیمنگاه بست روی هر دو پنل مجاور، ساختار اتصال را ضعیف کرده و ایمنی ردیف را به خطر می‌اندازد.
جمع‌بندی و انتخاب راهکار متناسب با نیاز پروژه
مهار پایدار پنل‌های خورشیدی بر روی سازه نیازمند تطابق میان ضخامت فریم، مقطع ریل، پیچ و مهره و شرایط اقلیمی پروژه است. بررسی دقیق این پارامتر‌ها و استفاده از بست‌های متناسب، پایداری استراکچر را تضمین می‌کند. در همین راستا، مجموعه آلوم طرح پاسارگاد انواع کلمپ پنل خورشیدی را برای تثبیت ماژول‌ها بر روی ریل‌های آلومینیومی یا سازه‌های فلزی متناسب با مشخصات فنی پروژه‌های نیروگاهی و صنعتی ارائه می‌دهد.
