تست تخلیه جزیی یا Partial discharge که به تست pd مشهور است از مهمترین تست های غیر مخرب در تشخیص عیب عایقی در تجهیزات فشارقوی در زمان تولید و پیش از نصب است.
برق نیوز-مهندس رضا نیک پیام: برای شناسایی، ارزیابی و تعیین تخلیه جزئی (PD) احتمالی در مفصل های کابل و سرکابل ها تست تخلیه جزئی انجام می شود.

به گزارش برق نیوز تست تخلیه جزیی یا Partial discharge که به تست pd مشهور است از مهمترین تست های غیر مخرب در تشخیص عیب عایقی در تجهیزات فشارقوی در زمان تولید و پیش از نصب است.

در کابل فشار قوی پس از نصب و سرکابل زنی و یا نصب سرکابل و پیش از برقدار کردن ٬ برای اطمینان از سلامت عایقی ٬تست pdانجام می شود.

این آزمون بسته به نوع تجهیز در یک برابر یا ۱.۱ برابر یا ۱.۱۵ برابر ولتاژ نامی تجهیز انجام می شود. قبل از تست pd تست عمومی اعمال ولتاژ دی الکتریک یا high pot یاتست ولتاژ یک دقیقه انجام می شود.

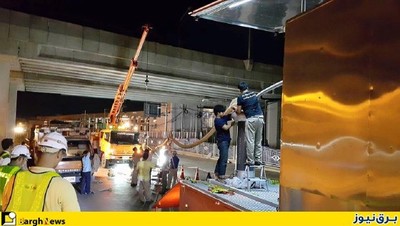

در تصاویر زیر انجام تست فشارقوی کابل در محل نصب و پیش از راه اندازی انجام می شود که می تواند شامل تست high pot و در صورت لزوم تست pd هم با آن انجام شود.

کابل فشارقوی به دلیل راکتانس بالای خازنی٬ جریان زیادی در زمان تست ولتاژ دی الکتریک می کشد که ترانس تست فشارقوی با توان بالا و ولتاژ بالا نیاز دارد. برای تست کابل ۱۱۰ کیلوولت اگر اشتباه نکنم ولتاژ تست ۲۶۰ کیلوولت است. اما دستگاه پرتابل کابل فشار قوی از روش رزونانسی استفاده میکند.

در داخل کامیونت تست یک ترانس با ولتاژ خروجی حدود ۳۰ تا۵۰ کیلو ولت و با تغذیه اینورتری در اولیه که می تواند فرکانس آن تغییر کند تغذیه می شود.

خروجی ترانس فشارقوی تست با راکتور های فشار قوی سری شد ه ( همان بشکه های استوانه ای بزرگ) و از راکتور خارج و به سر کابل فشار قوی وصل میشود. بر اساس رزونانس سری کابل و راکتور٬ ولتاژ با دامنه بالایی در دو سر کابل ایجاد می شود.

برای تطبیق کامل رزونانس از راکتورمتغیر ومنبع با فرکانس متغیر یااینورتری استفاده می شود. لذا دستگاه تست ساده و پرتابل شده می توان آن را در سایت استفاده نمود.
